Videosystém je dorozumívací zařízení umožňující plnohodnotnou komunikaci mezi příchozím u vstupu do objektu u hovorové jednotky a osobou u koncového zařízení včetně zobrazení příchozího na koncovém zařízení. Skládá se z tlačítkového tabla v provedení KARAT nebo GARANT s integrovanou kamerou. Základním koncovým zařízením je videotelefon se sluchátkem nebo bez sluchátka. V systému lze kombinovat videotelefony s audiotelefony. K videotelefonu lze připojit externí kameru. Síťový napaječ je určen k napájení videosystému a vybraných přídavných zařízení. Systém umožňuje komunikaci a přenos obrazu od více vchodů. K jednomu koncovému zařízení lze připojit až tři další audiotelefony nebo videotelefony. Zapojení umožňuje vzájemnou komunikaci mezi videotelefony a audiotelefony. Z koncového zařízení lze ovládat připojený elektrický zámek a další přídavná zařízení, která rozšiřují možnosti videosystému o další uživatelské funkce.

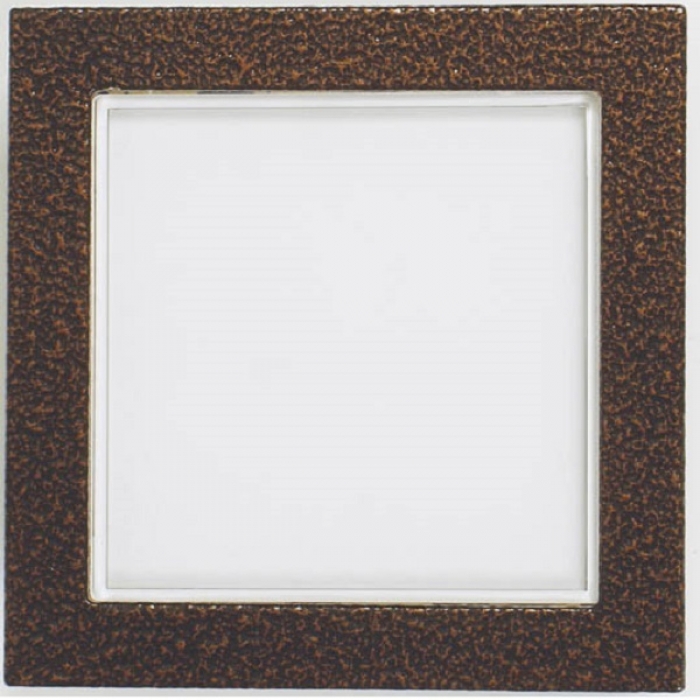

Jmenovník domácí telefony 2-BUS jeden modul barva antika měděná.

Katalogové číslo 4FN 230 92.1
Výrobce TESLA Stropkov
Dostupnost skladem
Cena bez DPH 650,00 Kč
Poplatky RF: 0,18 Kč, AF: 0,00 Kč
Cena celkem 650,18 Kč
Cena s DPH 21% 786,72 Kč
Tisk produktu

Popis výrobku

Jmenovník domácí telefony 2-BUS jeden modul barva antika měděná.


Základní vlastnosti a provedení:
jmenovník je určen
  - telefonní seznam při kódové volbě domácích telefonů (jména uživatelů s telefonními čísly)
  - jako adresný štítek (např. pro označení čísla domu)
  - jako záslepka (doplnění chybějícího modulu v sestavě tlačítkového tabla)
podsvětlení jmenovky (tlačítkem podsvitu na hovorové jednotce)
bez vyzváněcích tlačítek
odolné provedení
  - materiál vnější část odlitek
  - barva antika měděná
informativní rozměry modulu 96,5 x 96,5 mm (š × v)
montáž v sestavě
  - kódová volba domovního telefonu nebo videotelefonu – tlačítková klávesnice
    - kombinovaná volba domácího telefonu nebo videotelefonu – tlačítka a tlačítková klávesnice
Balení obsahuje:
jmenovník 4FN 230 92.1
příbal
Krajina původu: SK
Záruční doba: 2 roky
Technické parametry tlačítkových tabel KARAT:
Napájení 18-24 V DC, 350 mA
Proud v pohotovostním stavu max. 30 mA
Maximální spínané napětí relé elektrického zámku
12V DC/12V AC při proudu < 1,0 A
rozsah nastavení adresy VEV 01-99 (podle verze SW)
rozsah nastavení doby sepnutí elektrického zámku 1 - 30 s
Výrobní nastavení VEV:
Adresa 1
doba sepnutí relé elektrického zámku 5s
heslo pro vstup do módu nastavování kódové volby 0000
kódy pro otevření elektrického zámku číselnicí-nenastavený
dolní hranice kódové volby 000
horní hranice kódové volby 999
utajené spojení DVT->VEV povolené
rozsah SČ tlačítek přímé volby, které lze přeprogramovat 000 – 119
Montáž:
Moduly montujte 1,3 – 1,5m od úrovně podlahy.
Montážní místo při montáži bez stříšky musí být chráněné před stékající vodou.
připojení do systému pomocí svorkovnic:
Napájení, 2-BUS, elektrický zámek EZ 1, EZ 2, výstupní tlačítko
Podrobný postup montáže je uveden v návodu.
Tlačítkové tablo může být nainstalováno:
-nad omítku, nad omítku se stříškou
-pod omítku, pod omítku se stříškou
Montáž v sestavě
- kódová volba-elektrický vrátný, tlačítková číselnice, jmenovník
- přímá volba-elektrický vrátný, jmenovník, tlačítka
- kombinovaná volba-elektrický vrátný, tlačítková číselnice, jmenovník, tlačítka
Díly pro vytvoření sestavy:
Domácí telefon, domovní videotelefon
tlačítkové tablo
čtečka čipů
montážní díly
napájení
doplňkové díly
Provozní prostředí:
teplota -25°C až +45°C
vlhkost až 80%
nevhodná montáž do prostředí se stékající a stříkající vodou, vibracemi, teplotami mimo rozsah, s výpary kyselin, žíravin
