  2. 13. Systém domovní telefony TESLA 2-BUS
  3. 13.2. Síťové napaječe napajecí zdroj TESLA 2-BUS
  4. Síťový napaječ SN 49 2-BUS a videotelefony TESLA výstup DC 24V/500mA, AC 9V/1A a DC 12V/500mA, rozměr 7 DIN.

Síťový napaječ SN 49 2-BUS a videotelefony TESLA výstup DC 24V/500mA, AC 9V/1A a DC 12V/500mA, rozměr 7 DIN.

Katalogové číslo 4FP 672 49
Výrobce TESLA Stropkov
Dostupnost skladem
Cena bez DPH 1 583,50 Kč
Poplatky RF: 1,10 Kč, AF: 0,00 Kč
Cena celkem 1 584,60 Kč
Cena s DPH 21% 1 917,37 Kč
Tisk produktu

Popis výrobku

Síťový napaječ SN 49 2-BUS a videotelefony TESLA výstup DC 24V/500mA, AC 9V/1A a DC 12V/500mA, rozměr 7 DIN.

Základní vlastnosti a provedení:
vstupní (napájecí) napětí
- AC 230 V 50 Hz
výstupní napětí
- DC 24V/500 mA (stejnosměrné stabilizované)
- AC 9 V/1A (střídavé)
- DC 12V/500 mA (stejnosměrné nestabilizované)
- výstupní napětí jsou galvanicky oddělená
- může být zapojeno současně jen jedno z napětí 9V AC nebo 12 V DC
stupeň ochrany IP 20
jištění napájecího zdroje
- na vstupu primárního vinutí transformátoru „elektronickou pojistkou“ (termistor PTC)
- sekundárního vinutí  9V AC nebo 12 V DC tavnými trubičkovými pojistkami
- v případě zkratu nebo přetížení jistící prvky přeruší napájení systému
informativní rozměry 7 DIN 153x70x90  mm (š×v×h)
provedení na DIN lištu (DIN lišta je součástí balení)
barva plastů šedá (zpravidla)
náhrada za síťové napaječe 4FP67249 (starší verze)
Balení obsahuje:
síťový napáječ 4FP67249
příbal
Krajina původu: SK
Záruční doba: 2 roky

Více informací
Technické parametry:
Popis svorkovnice na zdroji:
L1 - připojení fázového vodiče napětí 230 V AC
N  - připojení nulového vodiče napětí 230 V AC
+24   - výstup napětí 24V/500mA  DC stabilizované
GND - vztažná svorka s nulovým potenciálem pro stejnosměrné stabilizované napětí
  - výstup napětí 9V/1A  AC
0      - vztažná svorka s nulovým potenciálem pro střídavé napětí
+      - výstup napětí 12V/500mA  DC nestabilizované
-       - vztažná svorka s nulovým potenciálem pro stejnosměrné nestabilizované napětí
Montáž:
napájení elektrického zámku
(ověřte parametry napájení udávané výrobcem)
elektrický zámek otvírač značky TESLA a BERA
elektromechanický zámek značky BERA a ABLOY
elektromotorický zámek značky BERA a ABLOY obsluha při zkratu na výstupech nebo dlouhodobém přetížení
obsluha při zkratu na výstupech nebo dlouhodobém přetížení
- odstranění příčiny zkratu nebo přetížení
- kontrola popř. výměna trubičkové pojistky
  (náhradní pojistky jsou součástí balení)
- odpojení síťového napáječe od napájení minimálně na 2 minuty
- připojení síťového napáječe na napájení – obnovení funkcí
Díly pro vytvoření sestavy:
Domácí telefon, domovní videotelefon
tlačítkové tablo
čtečka čipů
montážní díly
napájení
doplňkové díly
Provozní prostředí:
- teplota -5°C až +40°C
- vlhkost max. 80%
- prostředí bez výparů kyselin, žíravin, prachu a vodních par

Více informací

Galerie

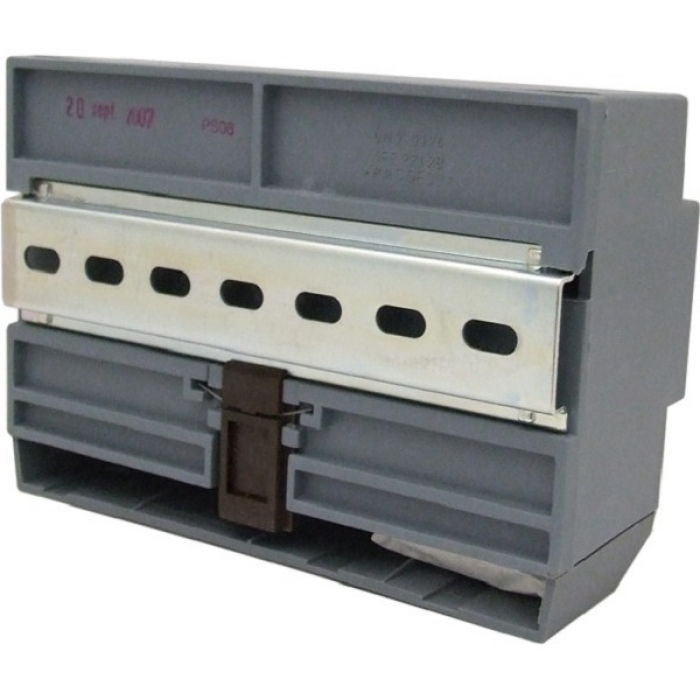

Síťový napaječ 4FP 672 49
Síťový napaječ 4FP 672 49
Síťový napaječ 4FP 672 49
