Tlačítková tabla TT 85 jsou určena pro systém zvonků (bez hovorové jednotky) a domácích telefonů 4+n (vícedrátový) s hovorovou jednotkou. Jsou v modulovém provedení. K dispozici jsou moduly s kódovým zámkem (kódovačem), s tlačítkem pro zapnutí podsvětlení tlačítkového tabla nebo s konektorem. Kódovač umožňuje ovládat elektrický zámek kódem. Montážní díly umožňují instalaci v horizontální poloze. Moduly se v montážní krabici fixují uzamčením zámkovou lištou. Kovová část modulů, zámková lišta a montážní díly jsou vyrobené z nerezového plechu povrchově upravené lakem (barva šedá).

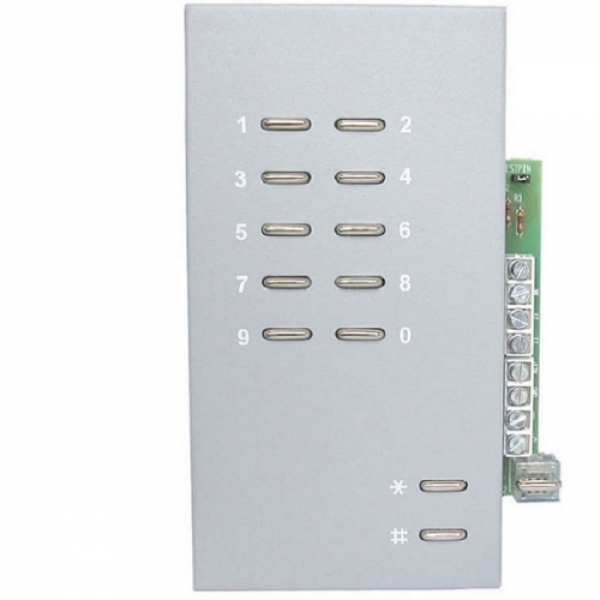

Kódový zámek domovní telefony TESLA 4+n TT 85 tlačítko pro osvětlení jmenovek, ovládání jeden zámek.

Katalogové číslo 4FN 230 31.1/S1
Výrobce TESLA Stropkov
Dostupnost skladem
Cena bez DPH 4 350,00 Kč
Poplatky RF: 0,33 Kč, AF: 0,00 Kč
Cena celkem 4 350,33 Kč
Cena s DPH 21% 5 263,90 Kč
Tisk produktu

Popis výrobku

Kódový zámek domovní telefony TESLA 4+n TT 85 tlačítko pro osvětlení jmenovek, ovládání jeden zámek.


Základní vlastnosti a provedení:
ovládání elektrického zámku zadáním čtyřmístného kódu
ovládání jednoho elektrického zámku
jeden uživatelský kód
10 tlačítek numerické klávesnice s čísly 0 -9
2 tlačítka programovací
tlačítko pro sepnutí osvětlení numerických a programovacích tlačítek
bez vyzváněcích tlačítek domácích telefonů (videotelefonů)
nastavitelná doba otevření elektrického zámku
akustická signalizace odblokování elektrického zámku
akustická signalizace při programování
zvuková signalizace zmáčknutí tlačítka
možnost programování uživatelských parametrů přímo na tlačítkové číselnici
odolné provedení kódovače
- materiál vnější část železný plech
barva šedý lak
informativní rozměry modulu 110 x 199 mm (š × v)
možnost připojení externí optické i zvukové signalizace
Balení obsahuje:
Kódovač 4FN 230 31/S1
Příbal
Krajina původu: SK
Záruční doba: 2 roky
Technické parametry tlačítkových tabel TT 85 4+n:
Napájecí napětí:
Podle typu použitého napaječe:
- AC 9 V/1A (střídavé)
- DC 12V/300 mA (stejnosměrné)
nebo
- DC +12V/500 mA (stejnosměrné) stabilizované
- DC - 12V/500 mA (stejnosměrné) stabilizované
- AC   12V/500 mA (střídavé)
Vyzváněcí signál:
Podle typu použitého napaječe:
zdroj generátor
- dvojtónový s regulací úrovně hlasitosti (trimr)
zdroj střídavé napětí
- vyzvánění bzučák (cívka nebo měnič)
Výrobní nastavení:
EV-elektrický vrátný
Regulační prvky hlasitosti mikrofonu a reproduktoru jsou nastaveny na střední hodnotu.
KZ-kódový zámek
doba sepnutí elektrického zámku (externích zařízení) 05 s
uživatelský kód není nastaven (čtyřmístný)
Montáž:
Moduly montujte 1,3 – 1,5m od úrovně podlahy.
Montážní místo při montáži bez stříšky musí být chráněné před stékající vodou.
připojení do systému pomocí svorkovnic:
Napájení, hovorové parametry, elektrický zámek EZ 1.
Podrobný postup montáže je uveden v návodu.
Moduly s konektorem nelze instalovat samostatně.
Tlačítkové tablo může být nainstalováno:
-nad omítku se stříškou
-pod omítku
Díly pro vytvoření sestavy:
Domácí telefon
tlačítkové tablo
čtečka čipů
montážní díly
napájení
doplňkové díly
Provozní prostředí:
teplota -25°C až +45°C
vlhkost až 80%
nevhodná montáž do prostředí se stékající a stříkající vodou, vibracemi, teplotami mimo rozsah, s výpary kyselin, žíravin
