Tlačítková tabla KARAT jsou určená i pro systém domácích videotelefonů. Jsou v modulovém provedení. K dispozici jsou moduly hovorové jednotky pro video s tlačítkem pro zapnutí podsvětlení tlačítkového tabla, bez vyzváněcího nebo se dvěma vyzváněcími tlačítky a se zámkem na uzamčení modulů v montážním rámu. Kovová část modulů je vyrobená z hliníkové slitiny povrchově upravené lakem (barva antika měděná nebo stříbrná) nebo nerezového plechu.

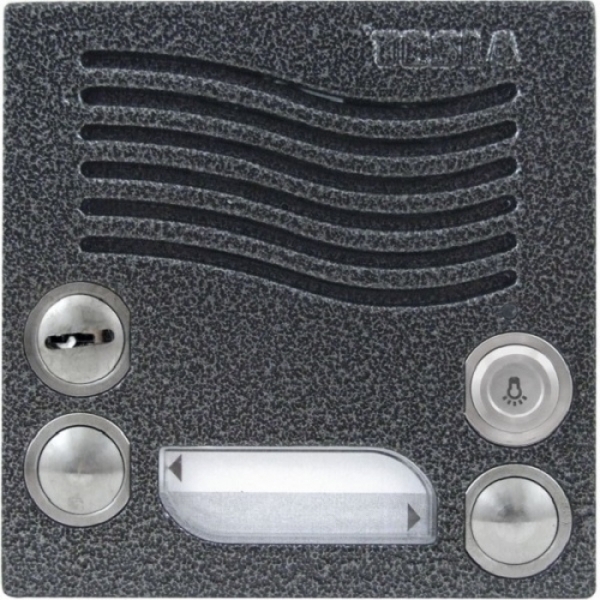

Videovrátný hovorová jednotka domovní videotelefony KARAT dvě vyzváněcí tlačítka,zámek, 2 kamery, barva antika stříbrná.

Katalogové číslo 4FN 231 07.2/N2K
Výrobce TESLA Stropkov
Dostupnost skladem
Cena bez DPH 3 650,00 Kč
Poplatky RF: 0,61 Kč, AF: 0,00 Kč
Cena celkem 3 650,61 Kč
Cena s DPH 21% 4 417,24 Kč
Tisk produktu

Popis výrobku

Videovrátný hovorová jednotka domovní videotelefony KARAT dvě vyzváněcí tlačítka,zámek, 2 kamery, barva antika stříbrná.


Základní vlastnosti a provedení:
dvě vyzváněcí tlačítka
tlačítko pro osvětlení dveřní jednotky
možnost nastavení trvalého osvětlení
zámek pro uzamčení modulů v sestavě tlačítkového tabla
oboustranná komunikace
  - hovorová (dveřní) jednotka, tlačítkové tablo - domovní videotelefon
  - domovní videotelefon – hovorová (dveřní) jednotka, tlačítkové tablo tzv. utajené spojení
  - domácí videotelefon – domácí videotelefon (interkom) bez obrazu
možnost kombinovat domovní telefony a domácí videotelefony v systému
zábrana odposlechu při hovoru v systému domácí telefony a domovní videotelefony
jednoduchá regulace hlasitosti hovoru (mikrofon, reproduktor)
zvuková signalizace vyzvánění
dvě relé
ovládání elektrického zámku
  - adresné otevření elektrického zámku (jedno relé)
  - spínací a rozpínací kontakty
  - nastavitelná doba otevření
  - zvuková signalizace po dobu otevření elektrického zámku
  - kontakty pro připojení výstupního tlačítka (nastavitelná doba otevření)
připojení externí kamery
  - možnost automatického přepínání obrazu na videotelefonu v průběhu hovoru
  - nastavitelná doba zobrazení externí kamery (druhé relé)
  - zvuková signalizace po dobu zapnutí externí kamery
možnost zapojit až 7 dalších elektrických vrátných (kombinace audio – video)
odolné provedení dveřní hovorové jednotky
  - materiál vnější část odlitek
  - ocelová tlačítka zapuštěná v odlitku
  - barva antika stříbrná
informativní rozměry modulu 96,5 x 96,5 mm (š×v)
montáž v sestavě
  - kódová volba domovního telefonu nebo videotelefonu
    – tlačítková klávesnice
  - přímá volba domovního telefonu nebo videotelefonu
    – tlačítka
  - kombinovaná volba domácího telefonu nebo videotelefonu
    – tlačítka a tlačítková klávesnice
napájení systému domácí videotelefony TESLA
  - síťový napaječ 4FP67249
- možnost zálohování provozu systému domácích telefonů

Balení obsahuje:
elektrický videovrátný 4FN 231 07/N2K.2
příbal
Krajina původu: SK
Záruční doba: 2 roky








Technické parametry tlačítkových tabel KARAT:
Napájení 18-24 V DC, 350 mA
Proud v pohotovostním stavu max. 30 mA
Maximální spínané napětí relé elektrického zámku
12V DC/12V AC při proudu < 1,0 A
rozsah nastavení adresy EV/VEV 01-99 (podle verze SW)
rozsah nastavení doby sepnutí elektrického zámku 1 - 30 s
Výrobní nastavení VEV:
Adresa VEV: 1
doba sepnutí prvního relé elektrického zámku (EZ1) 5s
heslo pro vstup do módu nastavování kódové volby 0000
kódy pro otevření elektrického zámku číselnicí-nenastavený
dolní hranice kódové volby 000
horní hranice kódové volby 999
utajené spojení DT->VEV povolené
rozsah SČ tlačítek přímé volby, které lze přeprogramovat 000 – 119
Montáž:
Moduly montujte 1,3 – 1,5m od úrovně podlahy.
Montážní místo při montáži bez stříšky musí být chráněné před stékající vodou.
Připojení do systému pomocí svorkovnic:
napájení, 2-BUS, videosignál, elektrický zámek EZ 1, EZ 2, výstupní tlačítko.
Podrobný postup montáže je uveden v návodu u jednotlivých provedení.
Tlačítkové tablo může být nainstalováno:
-nad omítku, nad omítku se stříškou
-pod omítku, pod omítku se stříškou
Díly pro vytvoření sestavy:
Domácí telefon, domovní videotelefon, domovní zvonek
tlačítkové tablo
čtečka čipů
montážní díly
napájení
doplňkové díly
Provozní prostředí:
teplota -25°C až +45°C
vlhkost až 80%
nevhodná montáž do prostředí se stékající a stříkající vodou, vibracemi, teplotami mimo rozsah, s výpary kyselin, žíravin
